直線光柵尺LS487/LS477

產品名稱：直線光柵尺LS487/LS477

所屬類別：直線光柵尺

產品人氣：17395

更新日期：2019/12/25 10:19:42

詢價

產品介紹

LS 400系列 LS487 LS477

緊湊外殼增量式直線光柵尺

? 用于有限安裝空間應用

技術參數	LS 487	LS 477
測量基準 線性膨脹系數	DIADUR玻璃光柵，柵距20 μm α therm ≈8 x 10-? K-1（安裝方式I/II）；帶安裝板：α therm ? 9 x 10-? K-1（安裝方式III）
精度等級*	±5 μm; ±3 μm
測量長度ML* 單位mm	對ML 1240以內光柵尺, 安裝板*為可選，對ML 1340以上光柵尺為必選 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040
參考點* LS 4x7 LS 4x7 C	每50 mm可用磁條選擇 1個，位于測量長度的中點位置 2個參考點，每一個距測量長度起點和終點35 mm (對于ML ≤ 1 020 mm) 或 45 mm (對于 ML ≥ 1140 mm) 距離編碼
接口	1 VPP	? TTL
內部細分倍數* 信號周期	– 20 μm	5-fold –		10-fold –			20-fold –
診斷接口	模擬	–
截至頻率 –3 dB	≥ 160 kHz	–		–			–
掃描頻率* 邊緣間距a	–	100 kHz ≥ 0.5 μs	50 kHz ≥ 1 μs	100 kHz ≥ 0.25 μs	50 kHz ≥ 0.5 μs	25 kHz ≥ 1 μs	50 kHz ≥ 0.25 μs	25 kHz ≥ 0.5 μs
測量步距	取決于細分倍率	1 μm1)		0.5 μm1)			0.25 μm1)
電氣連接	單獨的適配電纜 (1 m/3 m/6 m/9 m) 可連接安裝塊
電纜長度2)	≤ 150 m	≤ 100 m
空載供電電壓	DC 5 V ±0.25 V/< 120 mA	DC 5 V ±0.25 V/< 140 mA
運動速度	≤ 120 m/min	≤ 120 m/min	≤ 60 m/min	≤ 120 m/min	≤ 60 m/min	≤ 30 m/min	≤ 60 m/min	≤ 30 m/min
所需運動力	≤ 5 N
振動55 Hz至2000 Hz 沖擊11 ms 加速度	無安裝板：≤100 m/s2（EN 60068-2-6）帶安裝板，電纜出線在右側：≤200 m/s2，左側：100 m/s2 （EN 60068-2-6） ≤300 m/s2（EN 60068-2-27）沿測量方向≤100 m/s2
工作溫度	0 °C to 50 °C
防護等級EN 60 529	如果符合樣本中安裝說明要求為IP 53，如果接入DA 400的密封空氣為IP 64
重量	0.4 kg + 0.5 kg/m 測量長度
* 請訂購時選擇 1) 在后續電子電路中4倍頻細分后 2) 海德漢電纜

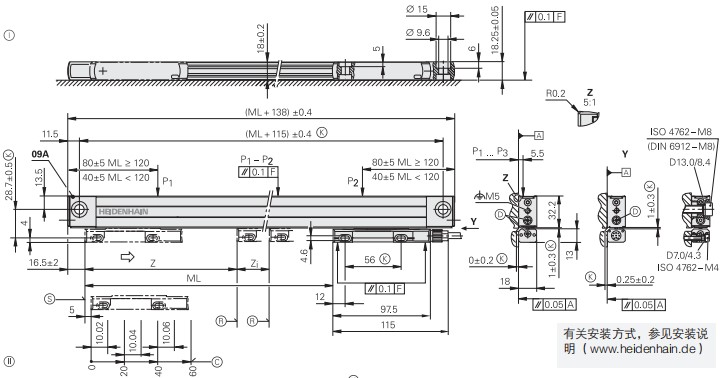

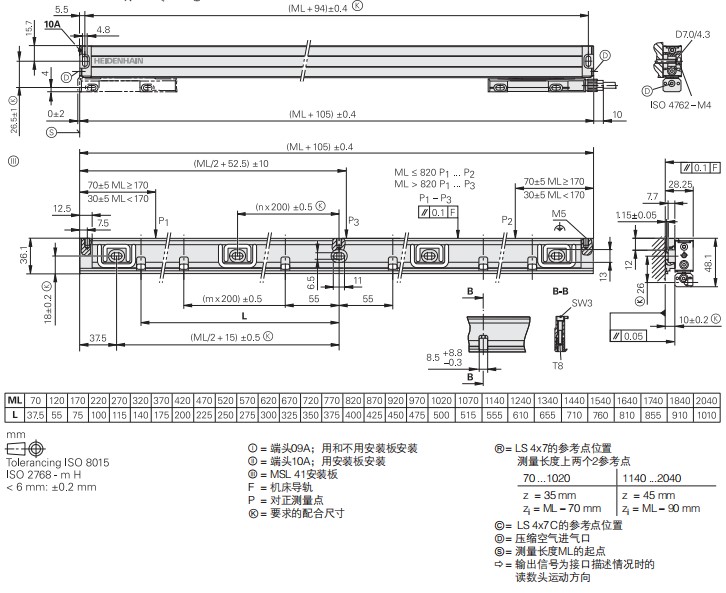

產品尺寸圖：
