LC 100系列
直線光柵尺LC195S Functional Safety/LC195S/LC195F/LC195M
標準外殼的jue對式直線光柵尺
? 抗振性能好
? 允許水平安裝
? 雙密封條設計，可靠性
技術參數 | LC 195 S Functional Safety | LC 195 S | LC 195 F | LC 195 M |
測量基準 線性膨脹系數 | DIADUR帶jue對和增量刻軌的玻璃光柵，柵距20 μm α therm ≈8 x 10-? K-1 | |||
精度等級* | ±3 μm至3040mm測量長度；±5 μm | |||
測量長度ML* 單位mm | 140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 3240 3440 3640 3840 4040 4240 | |||
功能安全特性 適用于 | ? SIL-2，基于EN 61 508 ? 3級，PL “d”，基于EN ISO 13 849-1:2008 | – | ||
PFH | 25 x 10-?；ML>3040mm：40x 10-? （zui高海拔高度1000 m） | – | ||
安全位置1) | 光柵尺：±550 μm；ML>3040mm:±2050μm （安全應用的測量步距SM = 220 μm） | – | ||
機械連接：尺殼與讀數頭防松的故障防護（第21頁） | ||||
接口 | DRIVE-CLiQ | 發那科串行接口/αi接口 | 三菱高速接口 | |
訂購標識 | DQ01 | Fanuc05 | Mit03-04 | |
測量步距 ± 3 μm ±5 μm | 0.001 μm 0.010 μm | αi 接口/α接口 0.00125 μm/0.010 μm 0.0125 μm/0.050 μm | 0.001 μm 0.010 μm | |
時鐘頻率（計算時間tcal） | – | |||
電氣連接 | 單獨的適配電纜（1 m/3 m/6 m/9 m）可由讀數頭兩端出線 | |||
電纜長度 | ≤ 30 m2) | ≤ 50 m | ≤ 30 m | |
供電電壓 | DC 10 V to 28.8 V | DC 3.6 V to 14 V | ||
功率消耗（zui大值） | 10 V: ≤ 1.5 W; 28.8 V: ≤ 1.7 W | 3.6 V: ≤ 1.1 W; 14 V: ≤ 1.3 W | ||
運動速度 | ≤ 180 m/min （zui大加速度≤100 m/s2） | |||
所需的運動力 | ≤ 4N | |||
振動55 Hz至2000 Hz 影響 沖擊11 ms | 外殼：≤200 m/s2（EN 60068-2-6） 讀數頭：≤200 m/s2（EN 60068-2-6） ≤300 m/s2（EN 60068-2-27） | |||
工作溫度 | 0 °C to 50 °C | |||
防護等級EN 605293) | 如果符合樣本中安裝說明要求為IP 53，如果接入DA 400的壓縮空氣為IP 64 | |||
重量 | 0.55 kg+2.9 kg/m測量長度 | |||
* 請訂購時選擇 1) 位置值比較后在后續電子電路中可能還有其他誤差（請聯系后續電子電路制造商） 2) 如需要更長電纜，可按要求提供 3) 在應用中，必須避免顆粒和液體進入LC直線光柵尺。 | ||||

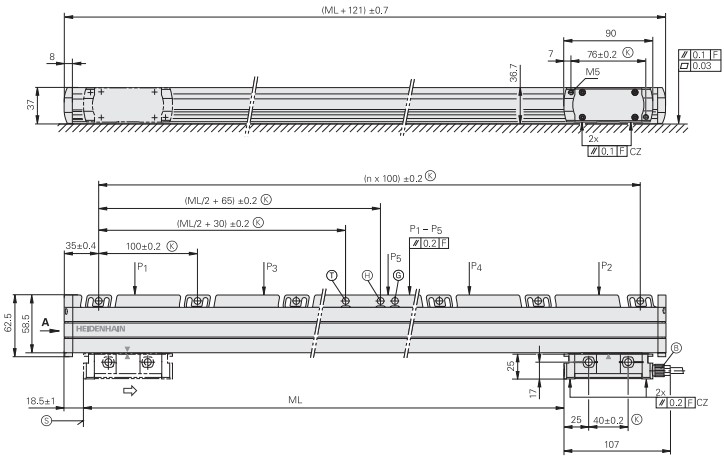

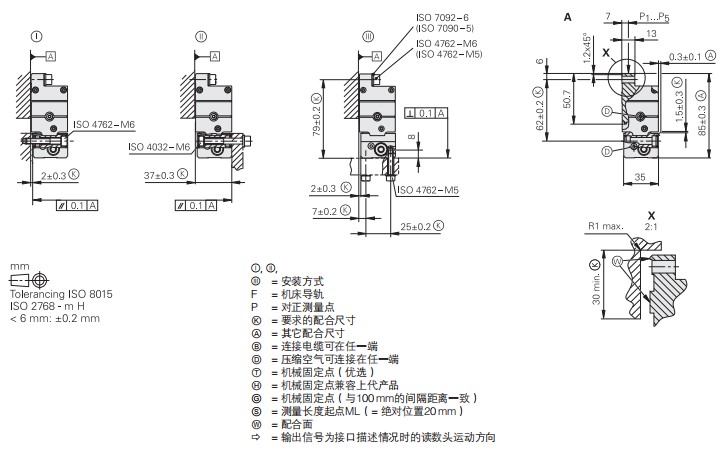

產品尺寸圖：
